方案特点
相关器件

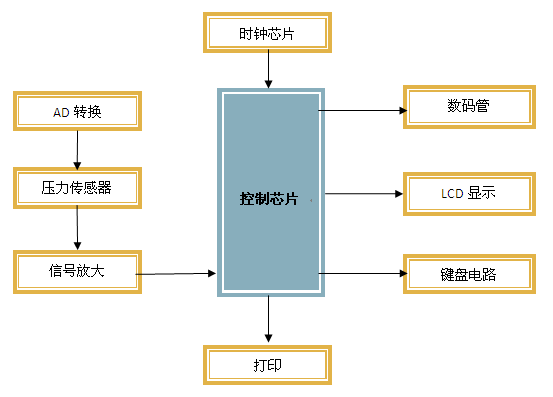

原理图

1. 高精度60000分度以上,采样速率3840sps

2. 带集成放大器,前端信号无需放大处理

3. MB9BF506R自带多通道IIC和SPI串口通讯

4. 集成富士通的热敏打印机FTP628MCL101,可实现票据的打印

1.  MH2203:国产兆讯恒达的ARM cortex-M3芯片

    ※ 自带多通道IIC和SPI串口通讯

    ※ 最高工作频率216Mhz,512K闪存Flash,96K的RAM

    ※ 可用IO有80个

  ※ 完全兼容其他品牌的M3内核芯片


2.  CS5532:思睿逻辑(cirrus logic)高集成度的Δ-Σ模数转换器,由于运用了电荷平衡技术,其性能可以达到24位。该系列ADC非常适合测量称重仪表、过程控制、科学和医疗等应用领域的单/双极性小信号。主要的特点:
    ※ 简单三线串行接口
    ※ 线性误差:0.0007%FS,无噪声分辨率最大23位

    ※ 斩波稳定增益可编程仪表放大器(1X~64X)

    ※ 每通道都有可读/写的校准寄存器

3.INS5T8025:国产DAPU通信的时钟芯片,内置高精度调整的32.768kHz水晶振子的IIC总线接口方式的实时计时器
