BMS应用专题
上海本宏电子科技有限公司是一家专业的元器件代理商和方案提供商！

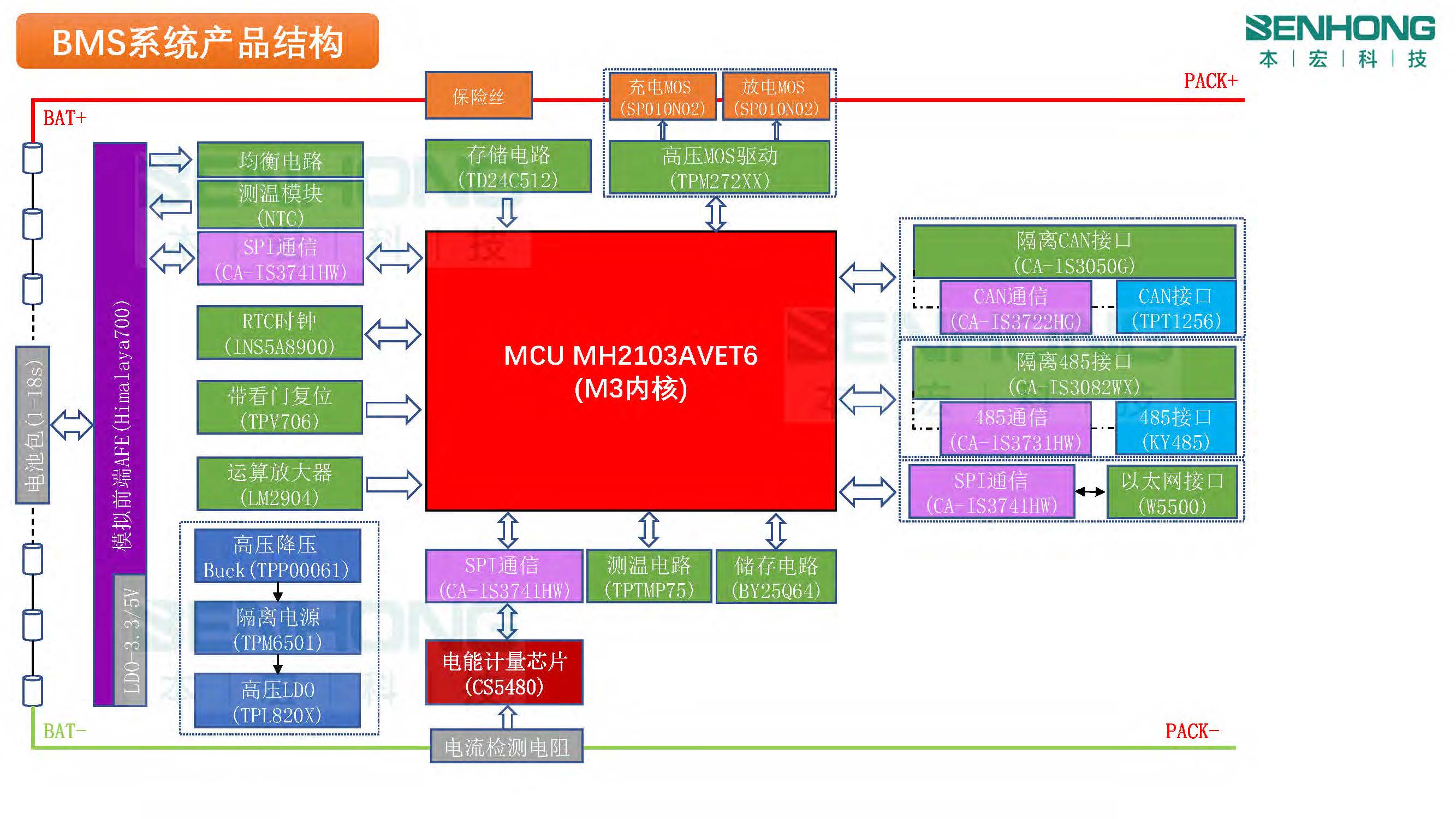

BMS应用专题
功能模块 |
型号 | 电压(V) | 品牌 | 封装 | 产品说明 | ||||||||||||||||||||||||||
| 控制MCU | MH2103AVET6 | 1.8~3.6 | 兆讯 | LQFP100 | M3内核MCU，512K Flash，96K RAM，支持CAN、时钟216MHZ | ||||||||||||||||||||||||||
| 计量AFE | Himalaya700 | 3.0~5.5 | 英彼森 | LQFP64 | 对标KA49517，采样-2~5V，16bit ADC，支持18串，测量误差<±3.5mV，可对每节电池被动均衡FET(100mA)、耐 压130V，5+3ch测温，可选择输出5V/3.3V LDO(50mA)，可检测过压、失压等情况，SPI通信 | ||||||||||||||||||||||||||
| 计量ADC | CS5480 | 3.0~3.6 | Cirrus Logic |
QFN24 | UART/SPI通信，动态范围4000:1，支持过流检测，直流效果好，多家BMS厂家在用 | ||||||||||||||||||||||||||
| 通信-485 | TPT485E | 4.5~5.5 | 3peak | SOP8 | 速度500Kbps，含有国网认证证书的有极性485，隔离485为TPT7487-SOBR，可另外考虑隔离485或 者集成隔离电源的隔离485产品 | ||||||||||||||||||||||||||
| 通信-CAN | TPT1042VQ | 4.5~5.5 | 3peak | SOP8 | 车规级CAN FD收发器，42V CAN BUS，pin5 VIO, pin8 STB，，可另外考虑隔离CAN或者集成隔离 电源的隔离CAN产品 | ||||||||||||||||||||||||||
| 存储-FRAM | MB85RC16 | 2.7~3.6 | 富士通 | SOP8 | IIC接口，0.1uA待机电流；读写频率1MHZ；擦写次数1万亿次；已大量应用于国网单、三相电能 表、集中器、采集器、能源控制器等产品中，兼容CY15B016J、CY15E016J、FM24CL16B等 |
||||||||||||||||||||||||||
| 存储-NOR Flash | BY25Q128AS | 2.7~3.6 | 博雅 | SOP8 | SPI接口，读写频率108MHZ；擦写次数10万次； | ||||||||||||||||||||||||||
| 存储-EEPROM | TD24C512 | 1.7~5.5 | 亿存芯 | SOP8 | IIC接口，读写频率400K/1MHZ；擦写次数200万次； | ||||||||||||||||||||||||||
| 电源-DC-DC | TPP36208 | 4.5~36 | 3peak | TSOT23-6 | 500KHZ开关频率，支持2A输出 | ||||||||||||||||||||||||||
| 电源-LDO | TPL820X | 3.6~42 | 3peak | SOT23-3 | 输出2.8, 3.0, 3.3, 5.0；最大压降720mV, 静态功耗2uA，输入电压高达42V，输出电流最大 180mA |
||||||||||||||||||||||||||
| 数字隔离器 | TPT7721Q | 2.5~5.5 | 3peak | SOP8 | 车规级、DC150Mbps通信速度，3.75KV隔离耐压，±150kV/µs CMTI特性，支持±8KV HBM ESD | ||||||||||||||||||||||||||
| 隔离IIC | TPT72617 | 2.5~5.5 | 3peak | SOP8 | DC1Mbps通信速度，3.75KV隔离耐压，±150kV/µs CMTI特性，支持±8KV HBM ESD | ||||||||||||||||||||||||||
| 运算放大器 | LM2904AQ | 3.5~40 | 3peak | SOT23-6 | 36V，2通道，车规级通用型运算放大器 | ||||||||||||||||||||||||||
